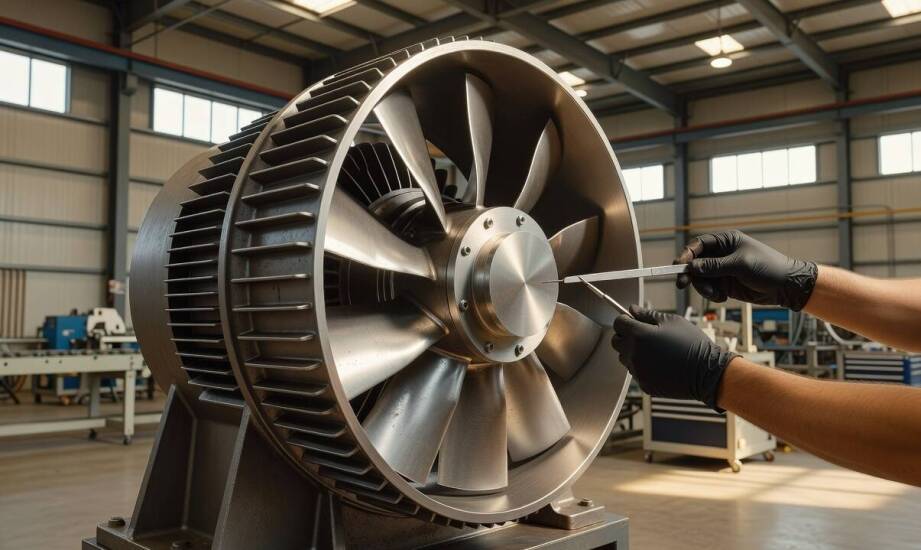

Jak wymogi normy EN 12101-3 kształtują budowę silnika i wirnika w urządzeniach do usuwania gorącego dymu

Utrzymanie stabilnego przepływu powietrza przy temperaturach przekraczających kilkaset stopni Celsjusza stanowi podstawowe wyzwanie konstrukcyjne w instalacjach bezpieczeństwa pożarowego. Gorące gazy spalinowe drastycznie obniżają gęstość transportowanego powietrza. Jednocześnie ekstremalne ciepło przyspiesza degradację termiczną wszystkich metalowych i kompozytowych komponentów. Urządzenia wyciągowe muszą poradzić sobie z tymi niszczącymi czynnikami przez ściśle zdefiniowany czas. Odpowiednio zaprojektowana geometria systemu zapewnia utrzymanie stałego podciśnienia w ciągach kanałowych. Umożliwia to sprawną ewakuację dymu z płonącego obiektu wielkopowierzchniowego i ułatwia akcję ratunkową.

Wymagania normy EN 12101-3 dla konstrukcji silnika

Norma EN 12101-3 bardzo rygorystycznie definiuje europejskie klasy odporności czasowo-temperaturowej, oznaczane symbolami F200, F300, F400 oraz F600. Każda z tych kategorii narzuca minimalny czas pracy urządzenia w skrajnych warunkach pożarowych, wynoszący od 60 do 120 minut. Spełnienie tych kryteriów wymusza na inżynierach stosowanie specjalistycznych stopów metali odpornych na gwałtowne utlenianie oraz pełzanie termiczne. W klasach o wyższych reżimach temperaturowych standardowe aluminium ustępuje miejsca odpowiednio obrobionej stali nierdzewnej lub zaawansowanym stopom żaroodpornym. Co ważne, cały zmontowany zespół, obejmujący silnik, wirnik, obudowę i łożyska, podlega rygorystycznym badaniom w komorach testowych. Symuluje się tam warunki rzeczywistego pożaru zgodnie z międzynarodową krzywą temperaturową ISO 834-1.

Sama konstrukcja obudowy silnika odgrywa kluczową rolę w dystrybucji ekstremalnego ciepła. Musi ona ułatwiać swobodne odprowadzanie nagromadzonej energii termicznej, chroniąc bezpośrednio wrażliwe uzwojenia. W środowisku szybko narastającego obciążenia standardowa izolacja elektryczna natychmiast traci swoje właściwości dielektryczne. Prowadzi to wprost do destrukcyjnych zwarć międzyzwojowych. Sprawdzonym rozwiązaniem tego problemu jest zastosowanie w silnikach izolacji klasy H oraz specjalnych powłok ochronnych. Pozwalają one na zachowanie pełnej ciągłości zasilania i pracy napędu nawet w temperaturze rzędu 400 stopni Celsjusza przez pełne dwie godziny.

Mechaniczna strona napędu opiera się na niezawodnym łożyskowaniu podzespołów wirujących. Prawidłowo skonstruowany wentylator oddymiający wykorzystuje wyłącznie łożyska wysokotemperaturowe, które wypełnia się specjalnym smarem o podwyższonej stabilności. W najbardziej wymagających aplikacjach przemysłowych projektanci sięgają po łożyska z elementami ceramicznymi. Taka architektura mechaniczna skutecznie chroni cały wirujący układ przed nagłym zatarciem podczas długotrwałego tłoczenia gorących gazów pożarowych. Zapewnia to utrzymanie założonych w projekcie wartości przepływu.

Wpływ gorących gazów na wirnik i parametry przepływu

Gorące i silnie zanieczyszczone gazy spalinowe agresywnie oddziałują na pierwotną geometrię łopat wirnika. Ekstremalne środowisko pracy potęguje ryzyko wystąpienia niebezpiecznego odkształcenia plastycznego elementów tłoczących. Wywołuje to natychmiastową zmianę charakterystyki aerodynamicznej całego układu wyciągowego. W wyższych klasach temperaturowych normy EN 12101-3 niezbędne jest wykorzystanie ciężkich wirników stalowych lub żeliwnych. Zachowują one pożądaną sztywność strukturalną nawet po przekroczeniu granicy 600 stopni Celsjusza. Aluminium w takich samych warunkach ulega całkowitej deformacji, blokując przepływ w obudowie. Utrzymanie nienaruszonej geometrii łopat bezpośrednio decyduje o możliwości osiągnięcia nominalnej wydajności całego systemu.

Obecność układów o zmiennej wydajności, które często korzystają z elektronicznych falowników, wymaga dodatkowej ochrony przed utratą sprawności w trakcie pożaru. Nagła zmiana parametrów sterowania wywołana usterką elektroniki mogłaby drastycznie zaburzyć przepływy przypisane do certyfikatu urządzenia. W instalacjach wentylacyjnych wdraża się z tego powodu zaawansowane algorytmy sterowania z priorytetem awaryjnego trybu pożarowego. Mechanizm ten całkowicie blokuje zewnętrzne sygnały regulacyjne i wymusza pracę urządzenia na stałych, maksymalnych obrotach gwarantujących sprawne oddymianie przestrzeni.

Polski rynek specjalistycznych systemów wentylacji pożarowej opiera się na sprawdzonych zakładach produkcyjnych z zapleczem inżynieryjnym. Przedsiębiorstwo Konwektor działa w branży wentylacyjnej nieprzerwanie od ponad siedemdziesięciu lat, dostarczając ciężkie urządzenia dla przemysłu. Fabryka zlokalizowana w Lipnie wykorzystuje nowoczesny park maszynowy CNC do bardzo precyzyjnej obróbki wymagających elementów stalowych i żaroodpornych. Wytwarzane tam rozwiązania spełniają surowe wytyczne europejskich norm i trafiają do obiektów komercyjnych na całym kontynencie. Proces produkcyjny uzupełnia dostępność dedykowanych części zamiennych dla wszystkich obsługiwanych jednostek wielkopowierzchniowych.

Odporna na niszczące działanie temperatury budowa wewnętrzna silnika i wirnika bezpośrednio determinuje maksymalny czas bezpiecznej ewakuacji z zadymionej hali produkcyjnej lub galerii handlowej. Udokumentowana testami wydajność urządzenia pozwala powstrzymać gwałtowne opadanie warstwy dymu do strefy przebywania ludzi. Niezawodne usunięcie toksycznych spalin przez wyznaczone kilkadziesiąt minut stwarza optymalne warunki dla jednostek ratowniczych. Przemyślany dobór materiałów konstrukcyjnych staje się w ten sposób fundamentem ochrony życia oraz realnego ograniczenia strat materialnych w budynku.
