Dobór przewodów, złączek i zabezpieczeń w instalacji PV: gdzie leżą najczęstsze błędy

Niezawodność układów słonecznych często ocenia się przez pryzmat wydajności paneli oraz klasy inwertera. W praktyce jednak stabilna praca całego systemu zależy w równym stopniu od elementów, które na pierwszy rzut oka wydają się drugorzędne. Należą do nich przewody, złączki, zabezpieczenia oraz właściwy sposób prowadzenia tras kablowych. Błędy popełnione podczas doboru tego osprzętu mogą prowadzić do odczuwalnych spadków napięcia, niebezpiecznego przegrzewania się styków, a ostatecznie do poważnych przerw w dostawie energii. Dlatego tak ważne jest traktowanie infrastruktury łączeniowej jako pełnoprawnego filaru każdej inwestycji opierającej się na odnawialnych źródłach.

Przekroje przewodów i rola certyfikowanych złączy

Podstawowym krokiem podczas projektowania infrastruktury przesyłowej jest dopasowanie przekrojów do mocy generatora oraz długości tras kablowych. W przypadku typowego układu o mocy 6 kW, gdzie odległość nie przekracza 20 metrów, standardem jest wykorzystanie przewodów o przekroju 4-6 mm², co skutecznie redukuje opór. Pozwala to utrzymać spadek napięcia po stronie stałoprądowej na bezpiecznym poziomie, wynoszącym maksymalnie trzy procent. Kiedy trasy ulegają wydłużeniu do kilkudziesięciu metrów przy mocach rzędu 50 kW, konieczne staje się zastosowanie grubszych kabli o przekroju 10 mm². Niezależnie od skali inwestycji, osprzęt musi spełniać rygorystyczne wymogi normy PN-EN 50618. Wymusza ona stosowanie kabli solarnych wykazujących wysoką odporność na promieniowanie ultrafioletowe oraz temperatury sięgające 90°C w stanie napiętym.

Prawidłowy dobór okablowania to zaledwie połowa sukcesu, ponieważ najsłabszym punktem obwodów bywają miejsca łączeń. Projektując instalacje fotowoltaiczne w Szczecinie oraz w całym pasie nadmorskim, należy uwzględnić podwyższoną wilgotność, dlatego złączki typu MC4 muszą gwarantować absolutną szczelność IP67. Zastosowanie tańszych zamienników często skutkuje wnikaniem wody, co z biegiem lat prowadzi do zaawansowanej korozji. Uznane na rynku elementy, opierające się na technologii wielopunktowego styku MULTILAM, minimalizują rezystancję połączenia i radykalnie obniżają ryzyko wystąpienia pożaru. Na etapie kompletowania materiałów do montażu warto zaopatrywać się u sprawdzonych dystrybutorów. Dostarczająca akcesoria fotowoltaiczne hurtownia Elzas z Dębna dysponuje asortymentem spełniającym najnowsze normy, co ułatwia instalatorom budowę trwałego układu.

Aparatura modułowa i zasady układania kabli na dachu

Każdy poprawnie skonstruowany obwód wymaga wielopoziomowej ochrony przed nieprzewidzianymi zjawiskami elektrycznymi. Zabezpieczenia po stronie stałoprądowej obejmują przede wszystkim bezpieczniki topikowe gPV oraz wyłączniki, które chronią poszczególne stringi przed niszczącymi prądami zwrotnymi. Dodatkowo kluczową funkcję pełnią ograniczniki przepięć (SPD). Zgodnie z dobrymi praktykami monterskimi, jeśli odległość między panelami a inwerterem przekracza 15 metrów, urządzenia te umieszcza się zarówno w rozdzielnicy przy falowniku, jak i w specjalnej skrzynce ulokowanej bezpośrednio pod dachem. Równolegle po stronie zmiennoprądowej stosuje się wyłączniki nadprądowe oraz różnicowoprądowe (RCD), ograniczając w ten sposób negatywne skutki ewentualnych wahań parametrów sieci energetycznej.

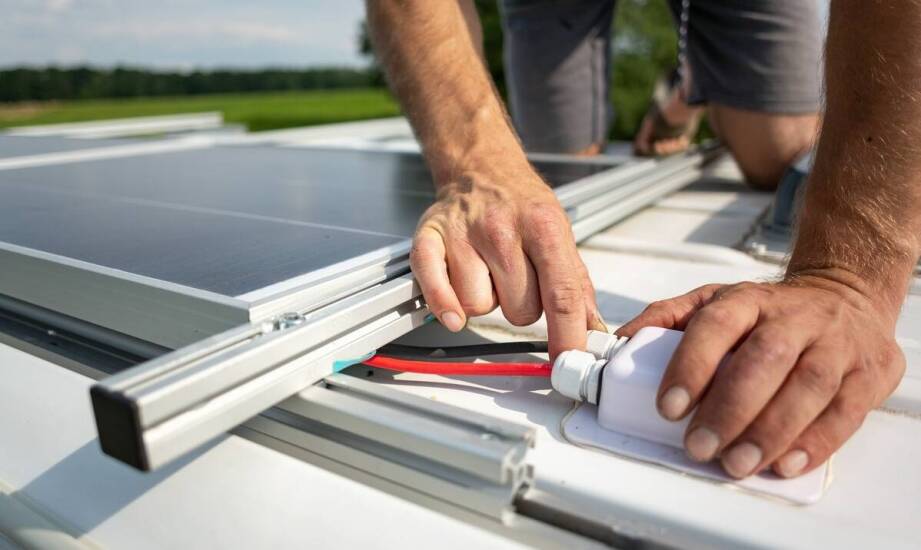

Równie istotne dla bezpieczeństwa jest poprawne ułożenie okablowania pod konstrukcją nośną. Przewody układa się w elastycznych rurach osłonowych, odpornych na długotrwałą ekspozycję na warunki atmosferyczne. W celu wyeliminowania luzów kable mocuje się za pomocą specjalnych klipsów w odstępach co 50-70 centymetrów. Zapobiega to swobodnemu zwisaniu pętli i uderzaniu o ostre krawędzie dachówek ceramicznych lub blachy trapezowej podczas silnych podmuchów wiatru. Nawet najdrobniejsze przetarcie zewnętrznej izolacji stwarza bezpośrednie zagrożenie przebiciem. Traktowanie układu jako spójnej całości, w której parametry modułów współgrają z wytrzymałością osprzętu ułożeniowego, stanowi fundament profesjonalnego rzemiosła instalacyjnego.

Właściwa identyfikacja potrzeb sprzętowych i rygorystyczne przestrzeganie wytycznych to czynniki determinujące stabilność całego przedsięwzięcia. Świadome dobieranie przewodów o odpowiednich przekrojach, stosowanie certyfikowanych złączek oraz montaż dedykowanej aparatury tworzy solidne fundamenty do bezpiecznej eksploatacji systemu przez kilkadziesiąt lat. Tak zaplanowana infrastruktura nie tylko ułatwia przyszłe procedury serwisowe, ale przede wszystkim znacząco ogranicza ryzyko usterek, pozwalając na optymalne wykorzystanie odnawialnego źródła energii.
